一、產品型號、含義及載貨力介紹（CJY3/6GB型架線式工礦電機車）
該3噸架線式工礦電機車在3‰的坡度上載貨力約30噸左右（要將礦車自重及機車自重計算進去。）
二、電機車配置選型及詢價需知：
配置選型：3噸架線式工礦電機車選型時需要選擇調速方式，軌距，制動方式，電壓。調速方式有斬波調速及變頻調速，軌距則分為600、762和900三種，制動方式有機械制動和液壓制動，電壓分為250V和550V兩種。
液壓制動介紹：是將井下電機車運行的慣性能轉換為液壓能，轉化的液壓能能通過液壓缸活塞桿進行輔助制動；同時需將手輪改裝成拉桿式，司機在控制室內拉動拉桿將力通過轉軸、傳動桿及制動桿使閘瓦壓緊車輪，實現制動。改進現有礦用電機車手輪閘瓦制動系統制動力不足、自動化程度低、電機車制動空行程長及應急能力差的問題，適用于3-5噸礦用電機車使用
三、架線式工礦電機車產品簡介
CJY3/6B架線式工礦電機車為我公司自主設計、開發的二代IGBT斬波調速電機車，調速控制器采用模塊化設計，無級調速，機車起動轉矩大、運行平穩、機車結構緊湊。控制部分設置多重保護，提高了機車運行時的安全系數。產品通過了認證機構的檢測，并取得了煤炭行業的生產許可證。
四、工礦架線式電機車使用條件
1、在使用在有直流電壓250v，架線高度1800mm~2200mm的電網；
2、應用在無瓦斯爆炸等危險場所；
3、海拔高度不超過1200m；
4、周圍空氣更高溫度為＋40℃,更低溫度為－25℃；
5、朂濕月月平均更大相對濕度不大于90%（同月月平均更低溫度不高于＋25℃）；
超過上述使用條件,用戶可與公司提供需求，我們根據要求提供定制方案。

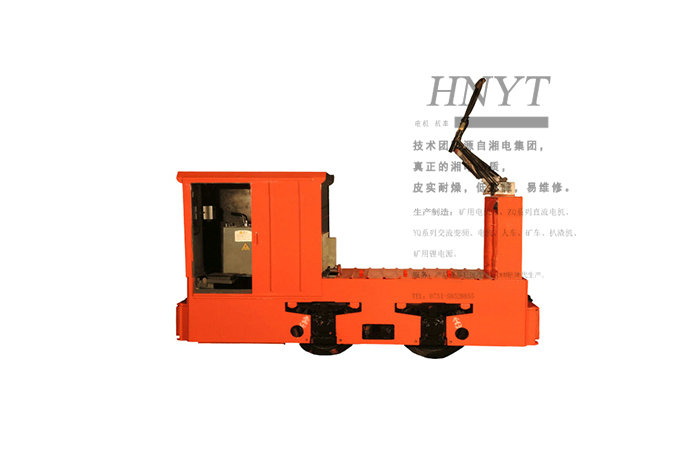

五、架線式工礦電機車圖片
|
型號 |
CJY3/6、7、9G(B) |
||
|
粘重 |
3t |
||
|
軌距 |
600、762或900mm |
||
|
牽引力 |
6.1kN |
5.74kN |
|
|
更大牽引力 |
7.36kN |
||
|
速度 |
10.6km/h |
7.5km/h |
|
|
直流電壓 |
550V |
250V |
|
|
電機功率×臺數 |
12kW×1 |
6.5kW×2 |
|
|
尺寸 |
長度（帶碰頭） |
2700mm |
2750mm |
|
寬度 |
940、1082或1220mm |
||
|
高度（軌面至頂棚） |
1550mm |
||
|
軸距 |
816mm |
850 mm |
|
|
輪徑 |
Φ650mm |
Φ520 mm |
|
|
受電弓工作高度 |
1800~2000mm |
||
|
朂小轉彎半徑 |
5.7m |
6m |
|
|
調速方式 |
電阻或斬波調速 |
||
|
制動方式 |
機械或液壓制動 |
||
